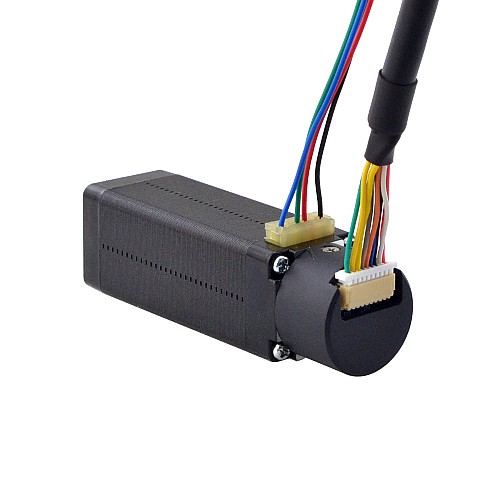

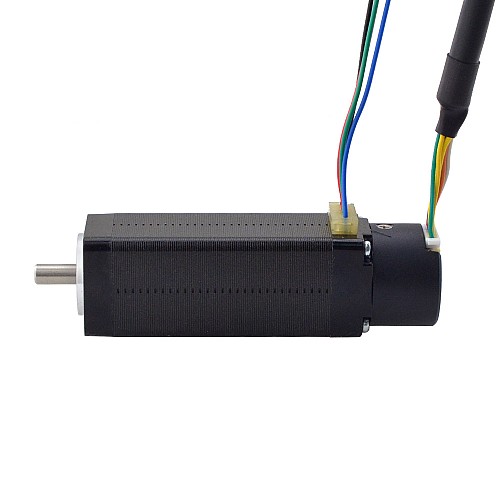

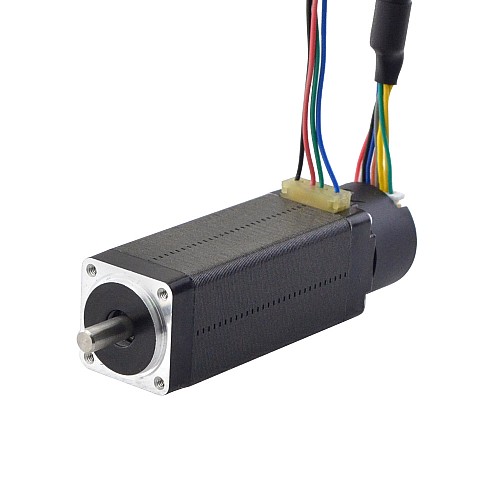

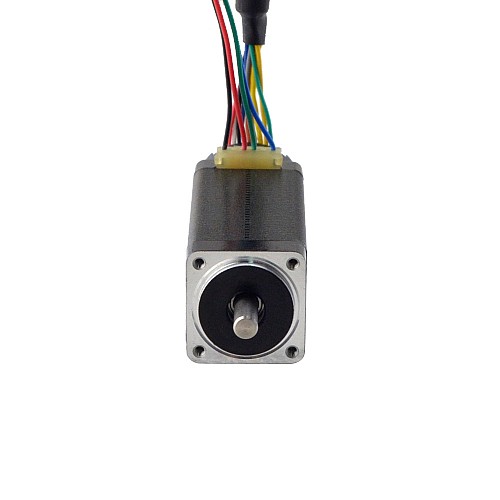

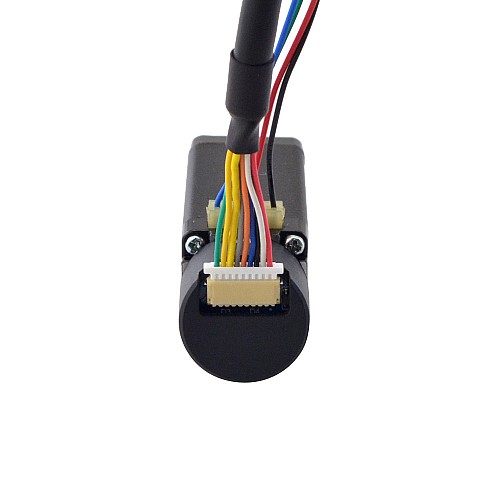

Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR)

Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR) - 8HS22-0804D-E1000 | StepperOnline CA
Nema 8 Closed Loop Stepper Motor 0.054Nm(7.65oz.in) Encoder 1000PPR(4000CPR)
€59.39
5 + €56.72
10 + €54.28
50 + €52.05
100 + €49.98
  • In Stock: 10000
  • Model: 8HS22-0804D-E1000
  • Gross Weight: 0.18kg
  • Certificated: ISO, CE, UKCA, RoHS
Sold: 224

Click country for real-time stock

Ships within 24 hours!
Ships within 24 hours basically means that your product will be shipped out or dispatched from our warehouse within 24 hours if it has enough stock. Read more.
Choose a Local Warehouse, Get More Benefits!
Customers in US, UK, EU, Australia & Russia: Please choose local warehouses first (German warehouse for EU). This ensures faster delivery and avoids customs duties, reducing total costs.

Electrical Specification

  • Manufacturer Part Number: 8HS22-0804D-E1000
  • Number of phase: 2
  • Step Angle: 1.8deg
  • Holding Torque: 0.054Nm(7.65oz.in)
  • Rated Current/phase: 0.8A
  • Phase Resistance: 8.5ohms± 10%
  • Inductance: 4.4mH ± 20%(1KHz)
  • Insulation Class: B 130°C[266°F]

Physical Specification

  • Frame Size: 20 x 20mm
  • Body Length: 68mm
  • Shaft Diameter: Φ4mm
  • Shaft Length: 10mm
  • Lead Length: 300mm
  • Weight:123g

Encoder Specification

  • Output Circuit Type: Differential type
  • Encoder Type: Optical Incremental
  • Encoder Resolution: 1000PPR(4000CPR)
  • Output Signal Channels: 3 channels
  • Supply Voltage Min: 4.5V
  • Supply Voltage Max: 5.5V
  • Output Current: 100mA MAX
  • Output High Voltage: ≥Vcc-0.4V
  • Output Low Voltage: ≤0.4V
  • Output Frequency Max: 1.85HZ

Connection

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
4
5
6
7
8
9
Encoder
EA+
VCC
GND
NC
NC
EB+
EB-
EA-
NC
Product Type
Product Type Closed Loop Stepper Motor
Electrical Specification
Encoder Resolution 1000PPR
Encoder Type Optical Incremental
Has Torque/Thrust Curve? Yes
Holding Torque(Ncm) 5.4
Holding Torque(oz.in) 7.65
Inductance(mH) 4.4
Output Circuit Type Differential
Output Signal Channels 3
Phase Resistance(ohms) 8.5
Rated Current(A) 0.8
Physical Specification
Body Length(mm) 68
Frame Size(mm) Nema 08 (20 x 20)
Inventory Method Dedicated Inventory
IP Rating 40
Shaft Diameter(mm) 4
Shaft Length(mm) 10



File Size
8HS22-0804D-E1000_Torque_Curve.pdf 163.36KB Download
8HS22-0804D-E1000.STEP 1.4MB Download
8HS22-0804D-E1000_Full_Datasheet.pdf 54.88KB Download
