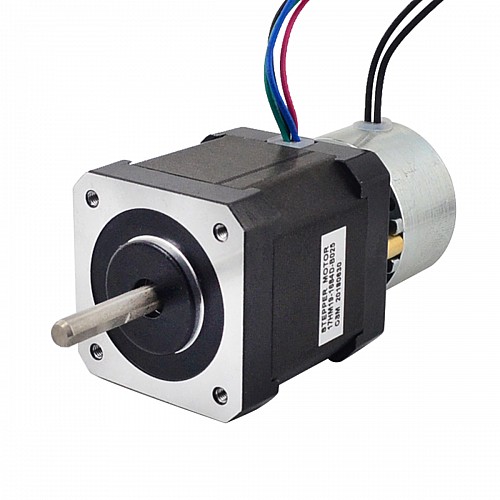

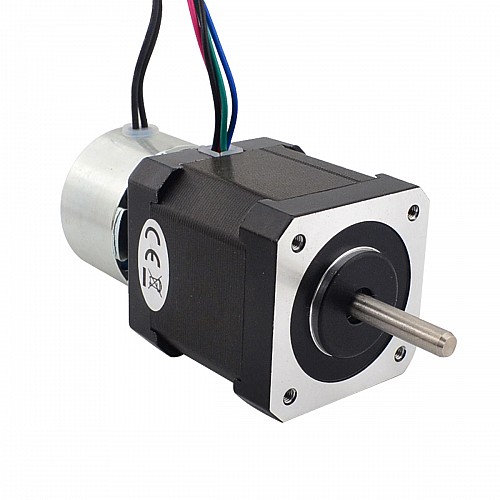

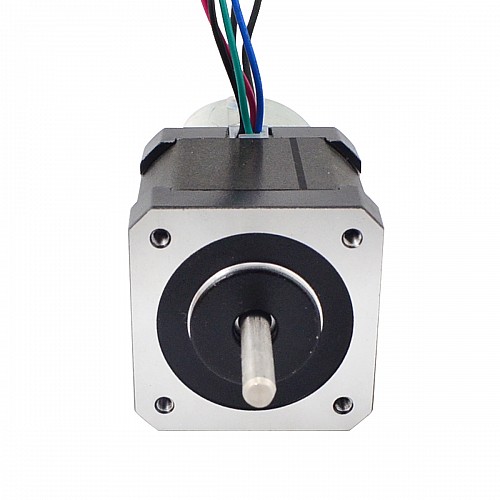

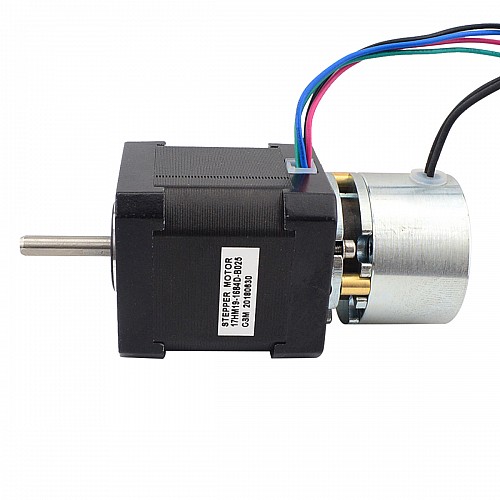

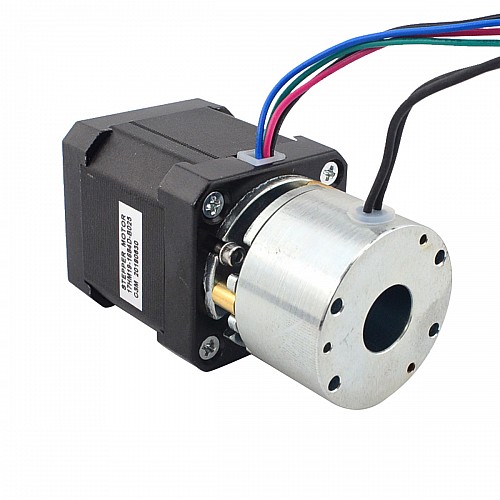

Nema 17 Stepper 0.44Nm(62.32oz.in) w/ Brake Friction Torque 0.25Nm(35.4oz.in)
C$68.52
5 + C$65.70
10 + C$63.09
50 + C$60.69
100 + C$58.46
  • In Stock: Pre-order
  • Model: 17HM19-1684D-B025
  • Gross Weight: 0.65kg
  • Certificated: ISO, CE, UKCA, RoHS
Sold: 45

Click country for real-time stock

This product has a minimum quantity of 20
What Does Pre-order Mean?
A pre-order product is an item not currently in stock. When you place your order, we will begin production or procurement specifically for your purchase.

Motor Specification

  • Manufacturer Part Number: 17HM19-1684D-B025
  • Motor Type: Bipolar Stepper
  • Step Angle: 0.9deg
  • Holding Torque: 0.44Nm(62.32oz.in)
  • Rated Current/phase: 1.68A
  • Voltage: 2.80V
  • Phase Resistance: 1.65ohms
  • Inductance: 4.10mH±20%(1KHz)
  • Insulation Class: B 130°C[266°F]
  • Frame Size: 42 x 42mm
  • Motor Length: 47mm
  • Shaft Diameter: Φ5mm
  • Shaft Length: 24mm
  • D-Cut Length: 15mm
  • Number of Leads: 4
  • Lead Length: 500mm

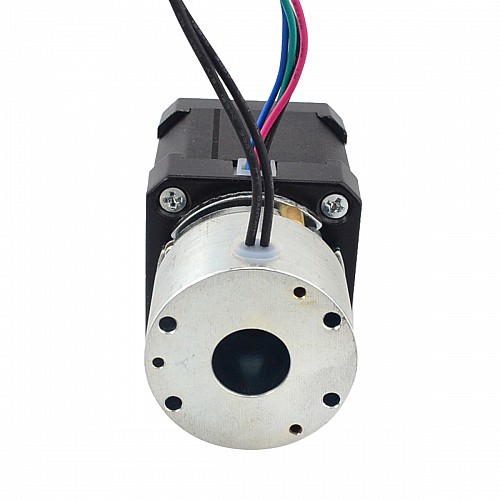

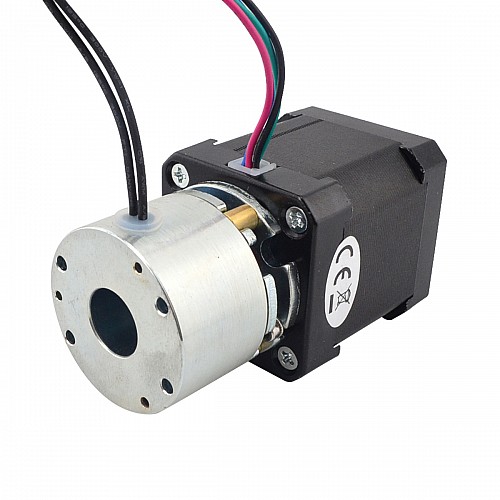

Brake Specification

  • Brake Type: Non-excited
  • Static Friction Torque: 0.25Nm(35.4oz.in)
  • Moment of Inertia: 0.6x10-6kg.cm2
  • Voltage: 24V
  • Power: 5W
  • Heat-resistance Class: F
  • Max.Speed: 5000rpm
  • Weight: 0.2kg

Connection

A+
A-
B+
B-
Black
Green
Red
Blue
Product Type
Product Type Motor w/ Encoder & Brake & Gearbox
Electrical Specification
Holding Torque(Ncm) 44
Holding Torque(oz.in) 62.32
Phase Resistance(ohms) 1.65
Rated Current(A) 1.68
Stepper Motor with Brake
Brake Specification
Brake Power(W) 5
Brake Rated Voltage(V) 24
Brake Torque(Ncm) 25
Brake Torque(oz.in) 35.4
Brake Type Power Off Brake
Physical Specification
Frame Size(mm) Nema 17 (42 x 42)
Inventory Method Dedicated Inventory
Shaft Diameter(mm) 5
Shaft Length(mm) 24


File Size
17HM19-1684D-B025.STEP 1.6MB Download
